Comment brancher un détecteur de mouvement ?

Vous souhaitez automatiser l’éclairage de votre entrée ou de votre jardin ? Le détecteur de mouvement est la solution la plus simple. Son branchement ne demande que trois fils et quelques précautions de sécurité. Nous vous expliquons la marche à suivre, du choix du modèle au réglage final.

Détecteur 2 fils ou 3 fils : comprendre la différence

Avant d’acheter, vérifiez si votre installation dispose d’un fil neutre dans la boîte d’encastrement. C’est ce détail qui détermine le type de détecteur à choisir.

Un détecteur 2 fils se branche comme un interrupteur classique (phase entrante et phase sortante). Il ne nécessite pas de neutre au point de commande. En revanche, il laisse passer un courant résiduel d’environ 47 V pour s’alimenter. Ce courant provoque un scintillement (ghosting) sur les ampoules LED de faible puissance. La puissance maximale supportée est limitée à 100 W.

Un détecteur 3 fils dispose de sa propre alimentation via le neutre. Il commute la phase sans courant résiduel. Il supporte jusqu’à 600 W et fonctionne parfaitement avec toutes les ampoules LED. C’est le modèle que nous recommandons pour une installation neuve ou une rénovation.

Brancher un détecteur de mouvement 3 fils

Matériel nécessaire : un tournevis d’électricien, un testeur de tension (VAT), des connecteurs Wago ou des dominos, et du fil 1,5 mm².

Coupez impérativement le disjoncteur correspondant au circuit avant toute intervention. Vérifiez l’absence de tension avec un testeur. Un interrupteur en position « off » ne suffit pas : il ne coupe pas toujours la phase dans la boîte de connexion.

Le détecteur comporte trois bornes :

• Borne L (phase entrante) : fil rouge ou marron venant du tableau.
• Borne N (neutre) : fil bleu.
• Borne L’ ou symbole ampoule (retour lampe) : fil noir ou orange qui part vers le luminaire.

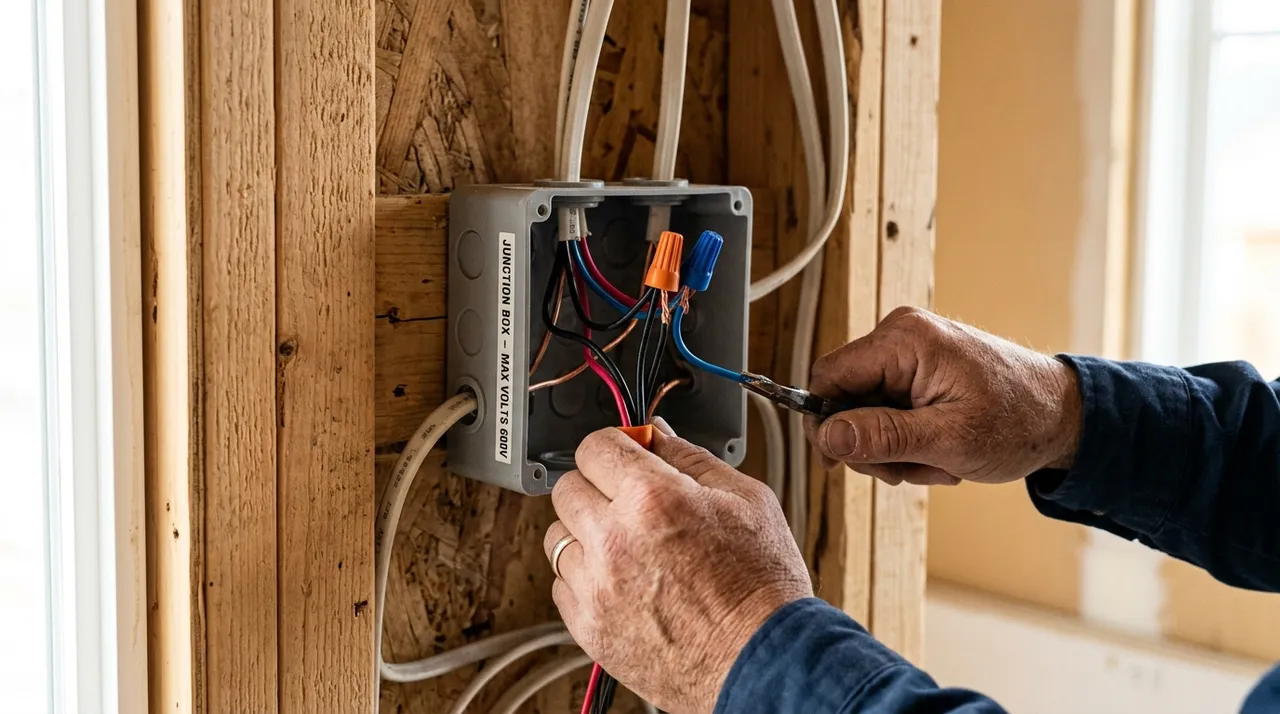

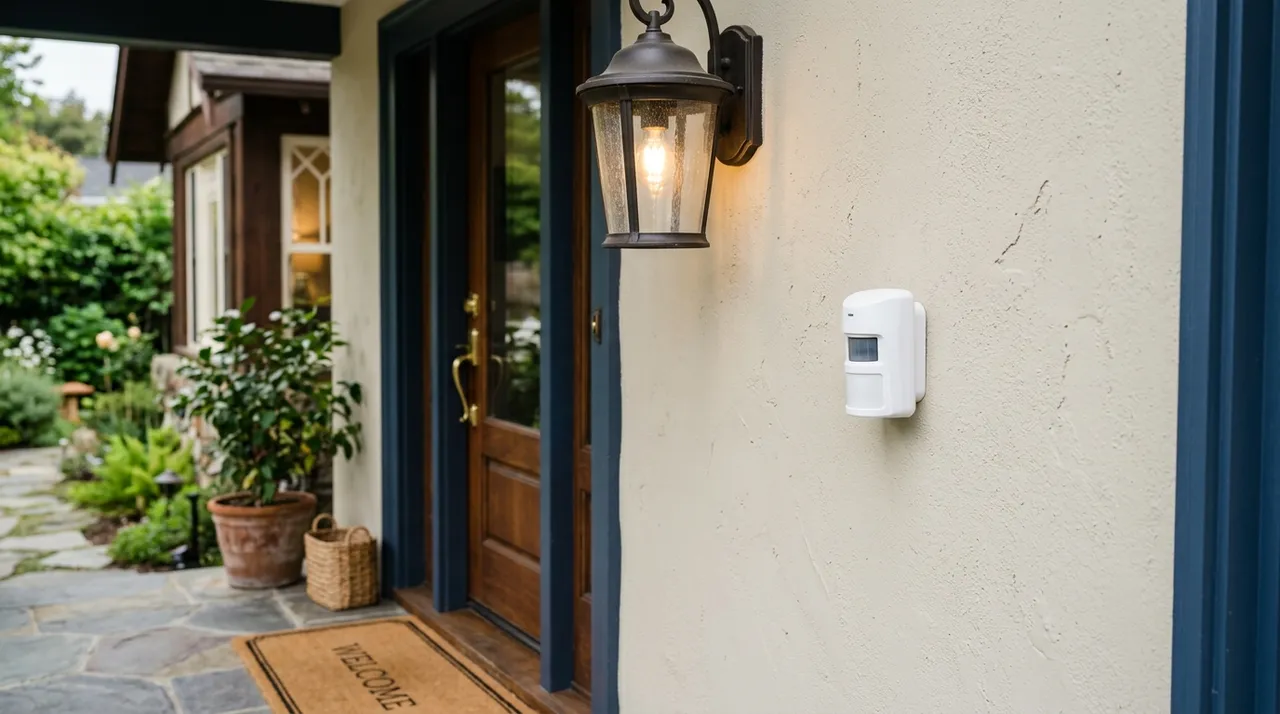

Raccordez chaque fil à la borne correspondante. Les trois fils neutres (arrivée, détecteur, lampe) se rejoignent sur un domino ou Wago commun. Dénudez les fils sur 5 à 8 mm, pas plus. Fixez le détecteur à une hauteur de 2 à 2,50 m, orienté vers la zone à surveiller.

Ajouter un interrupteur en parallèle

Vous voulez pouvoir allumer la lumière manuellement, même si le détecteur est désactivé ? Branchez un interrupteur en parallèle sur la phase, entre la borne L et la borne L’ du détecteur. Quand l’interrupteur est fermé, la lumière reste allumée en permanence. Quand il est ouvert, c’est le détecteur qui reprend la main.

Ce montage est recommandé par Promotelec (norme P1A). Il garantit un éclairage de secours si le détecteur tombe en panne.

Régler la sensibilité, la temporisation et le seuil de luminosité

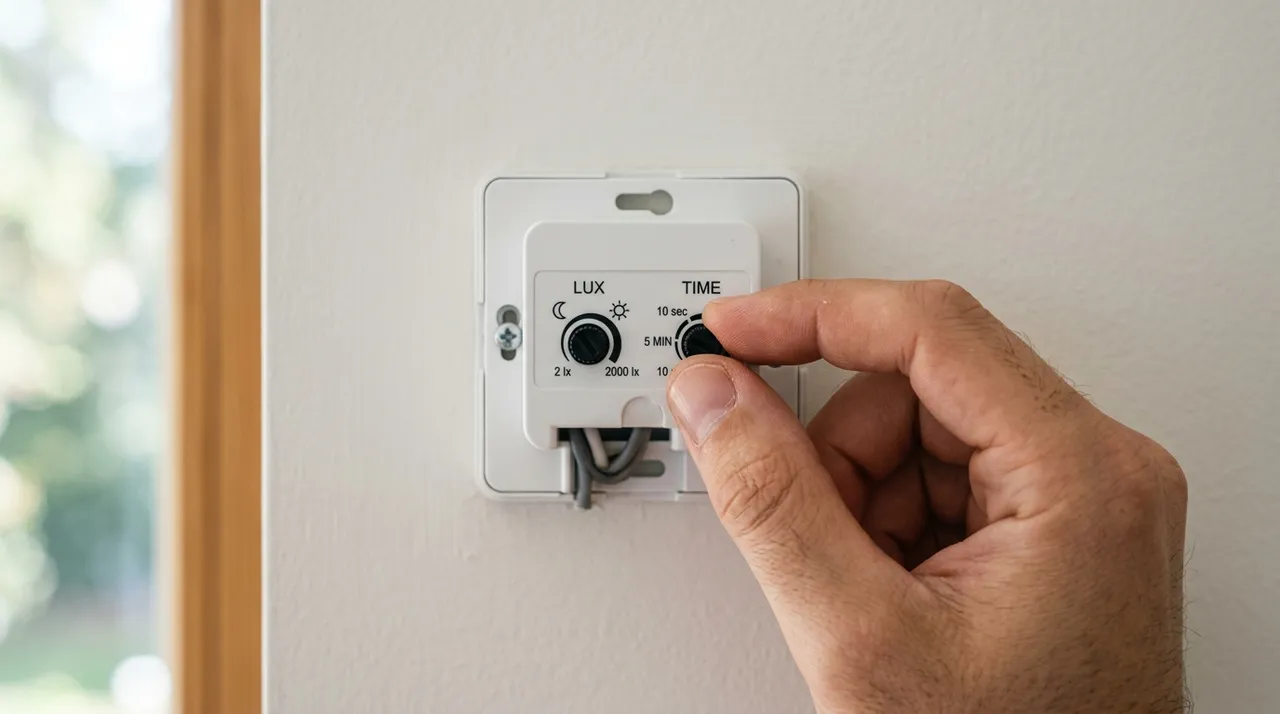

La plupart des détecteurs disposent de trois molettes de réglage sur leur face arrière :

• SENS (sensibilité/portée) : distance de détection, de 4 à 12 m selon les modèles. Commencez à 50 %. Au-delà de 80 %, les faux déclenchements se multiplient (animaux, branches).
• TIME (temporisation) : durée pendant laquelle la lumière reste allumée après détection. De 5 secondes à 8 minutes. Pour une entrée, 1 à 3 minutes suffisent.
• LUX (seuil de luminosité) : niveau de lumière ambiante au-dessous duquel le détecteur s’active. Réglez sur le symbole lune pour un fonctionnement uniquement à la nuit tombée, ou sur le symbole soleil pour une détection permanente (24h/24).

Pour tester, basculez la molette TIME en position TEST (si disponible). Le détecteur s’allume pendant 1 seconde puis s’éteint pendant 2 secondes, ce qui permet de vérifier rapidement la zone de couverture sans attendre la temporisation complète.

Le capteur PIR (infrarouge passif) détecte la chaleur corporelle, pas le mouvement au sens strict. Un animal passant dans le champ de détection peut donc déclencher l’éclairage. Pour limiter ce problème, orientez le détecteur vers le bas et réduisez la sensibilité.

Rappel réglementaire : la norme NF C 15-100 impose un câble de 1,5 mm² minimum, un disjoncteur de 10 A (courbe C pour LED) et une protection différentielle de 30 mA en tête de circuit. Un circuit d’éclairage ne doit pas dépasser 8 points lumineux. Pour une installation extérieure, le détecteur doit être classé IP44 minimum (IP65 recommandé).
